Profesionální soustruh na kov Bernardo Solid 460
Univerzální soustruhy Bernardo Solid 460 Vario byly speciálně navrženy tak, aby kusová a malosériová výroba byla ekonomická a efektivní. Vzhledem ke snadnému a přesnému ovládání jsou tyto modely soustruhů vhodné pro strojírenskou a individuální výrobu v kovoobráběcích dílnách.
Hlavní přednosti soustruhu
Bezpečnost provozu

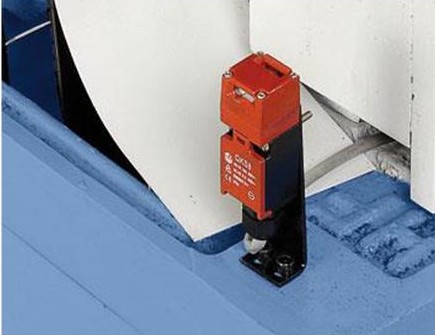

Aktivní spínač ochranného krytu pohonu
Všechny ochranné kryty pohonu stroje jsou vybaveny zámkovými bezpečnostními spínači kategorie 1 podle EN 954-1.

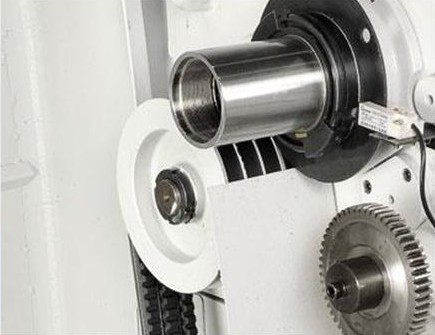

Magnetická brzda vřetena
Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.

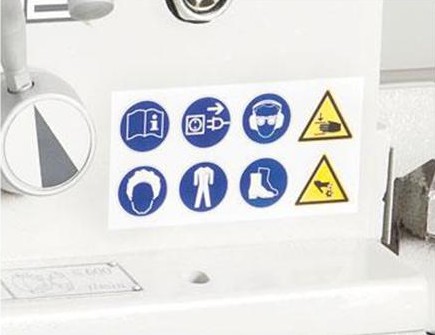

Piktogramy
Piktogramy jsou umístěny v zorném poli obsluhy stroje pro rychlejší zajištění informací o bezpečnosti.
Dle Směrnice pro strojní zařízení Příloha I, bod 1.7.2.

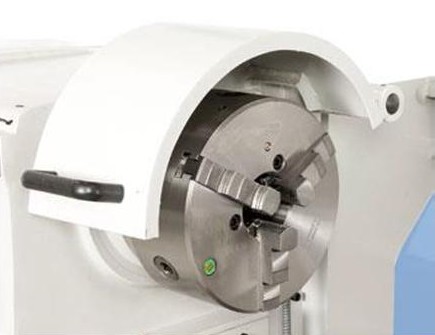

Kryt upínacích čelistí podle normy CE
Ochranný kryt sklíčidla je dle požadavků normy EN ISO 23125 v požadované celé délce tělesa sklíčidla včetně upínacích čelistí a v případě potřeby zastaví pohon vřetena pomocí bezpečnostního spínače.

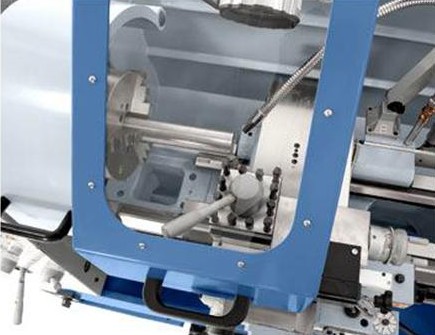

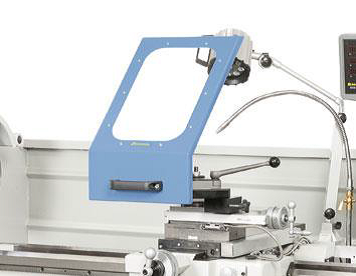

Ochranný štít nožového držáku podle normy CE
Stávající norma pro obsluhu soustruhů EN ISO 23125 / A1: 2012 vyžaduje, mimo jiné, ochranu proti ostřiku a kryt nožového držáku na přední straně soustruhu.
Použitý štít nožového držáku splňuje požadavky bodu 5.2.1.3. normy EN 12840.
Kryty zajištěné šrouby
Všechny snímatelné ochranné kryty jsou standardně dle přílohy I bodu 1.3.8.2 normy EN 12717 vybaveny a zajištěny šrouby, takže nemohou být ztraceny při seřizování nebo údržbě.
Vybavení soustruhu – přidaná hodnota:

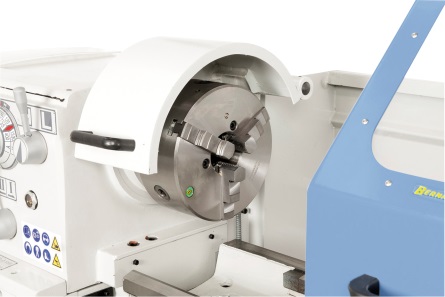

3-čelisťové sklíčidlo vhodné pro 2 000 ot.min-1
Provedení typu upnutí sklíčidla dle DIN 55029 (CAMLOCK)
Ocelové provedení a vysoká přesnost běhu s velkou rezervou překonává
požadavky normy DIN 6386
Velikost Camlock 8" pro velký rozsah a bezpečné upnutí obrobku
Není potřeba příruby
Kompatibilita s čelistmi BISON i jinými výrobci přídavných čelistí
Originální náhradní díly (spirálové kolo, pastorek, klíč, …)

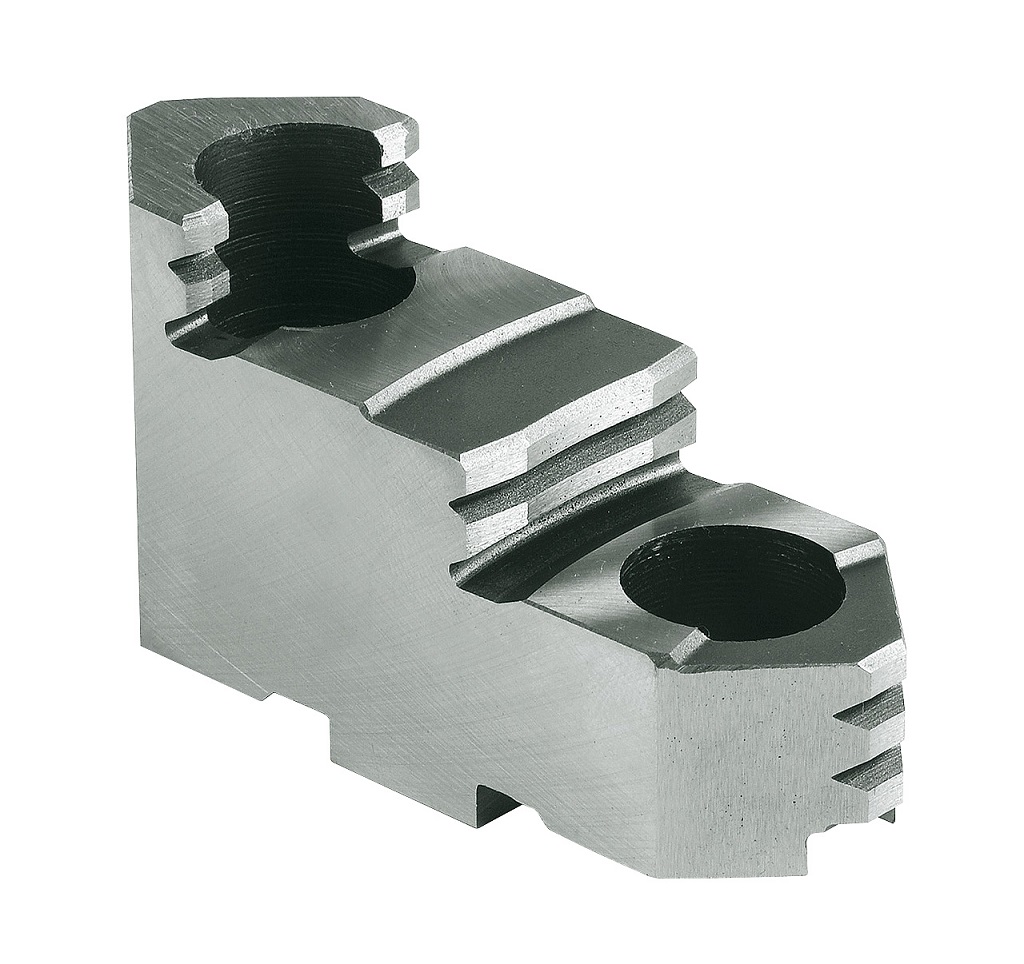

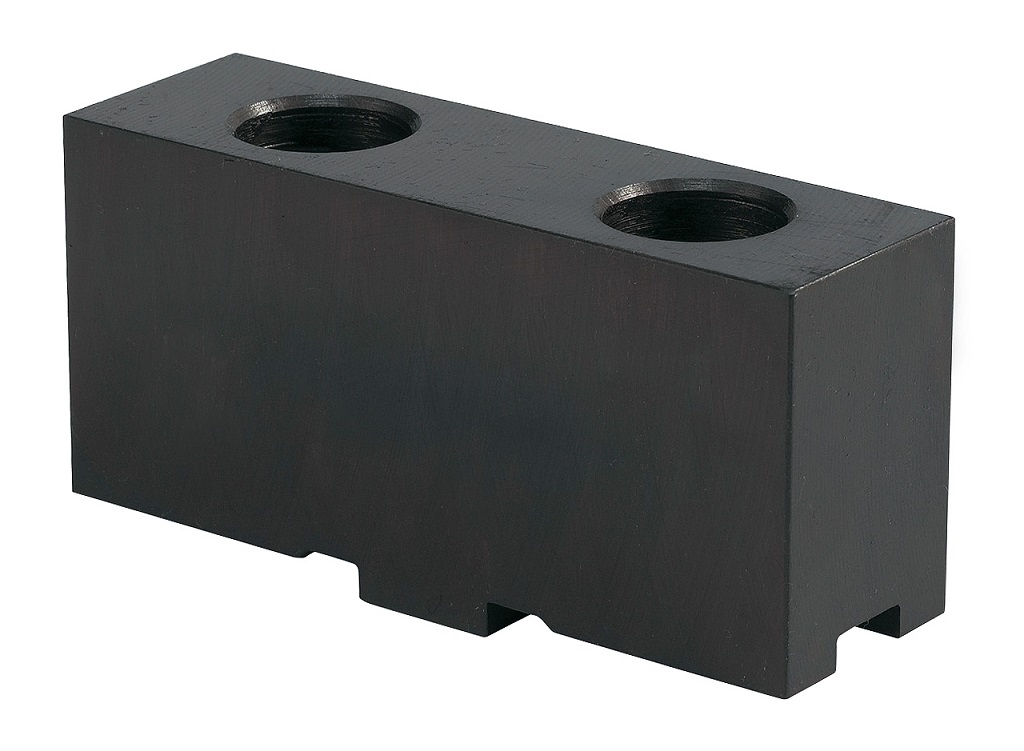

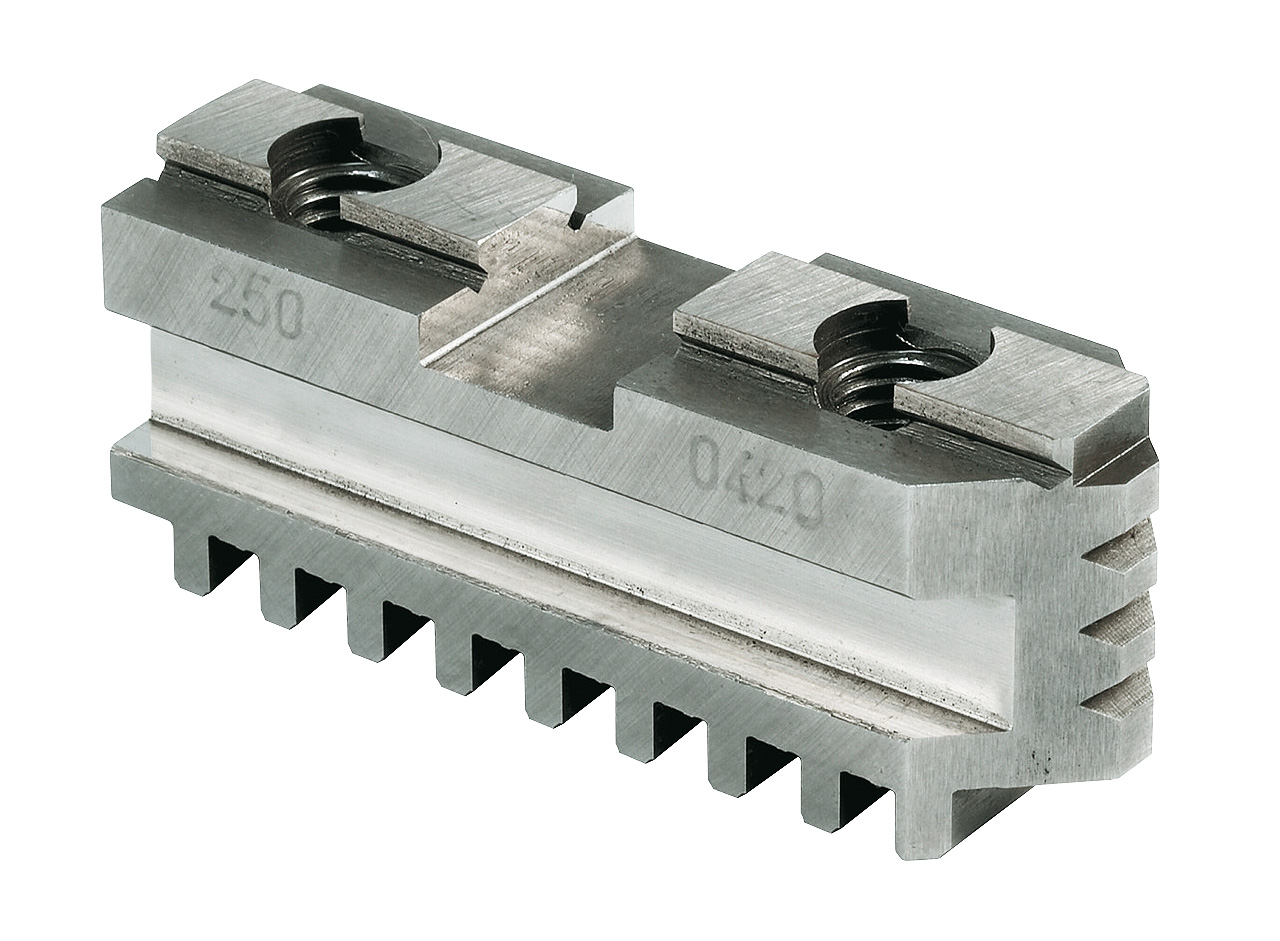

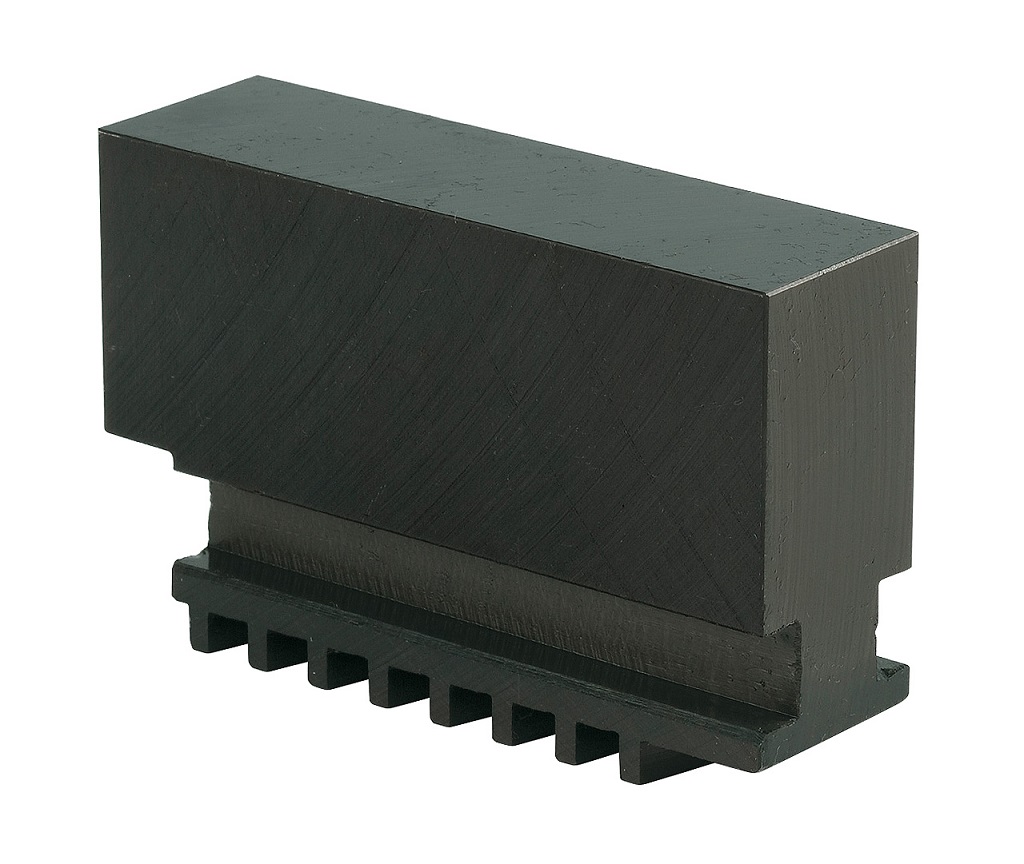

| Základní čelisti | Reverzní nástavce čelistí | Měkké monoblokové čelisti | Měkké nástavce čelistí |
|---|---|---|---|
 |  |  |  |

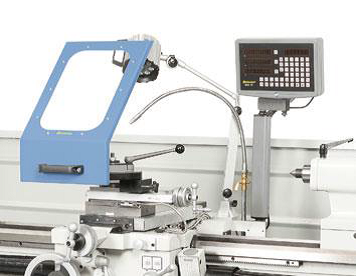

Digitální displej montovaný na suportu
S cílem zajistit větší komfort a ergonomii obsluhy je displej stále v zorném poli obsluhy díky
montáži displeje přímo na pojízdném suportu soustruhu.

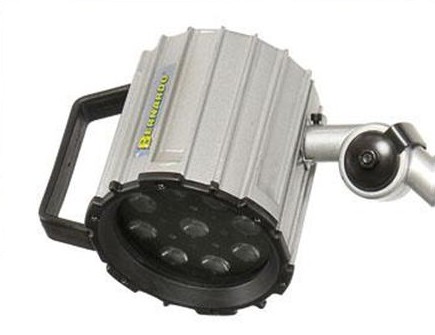

LED pracovní osvětlení
LED osvětlení je namontováno na podélných saních a zajišťuje rovnoměrné a neoslňující osvětlení pracovní plochy. Při práci osvětlení popojíždí se saněmi a neustále osvětluje plochu kterou obsluha potřebuje.
Minimální světelná intenzita 500 Luxů.

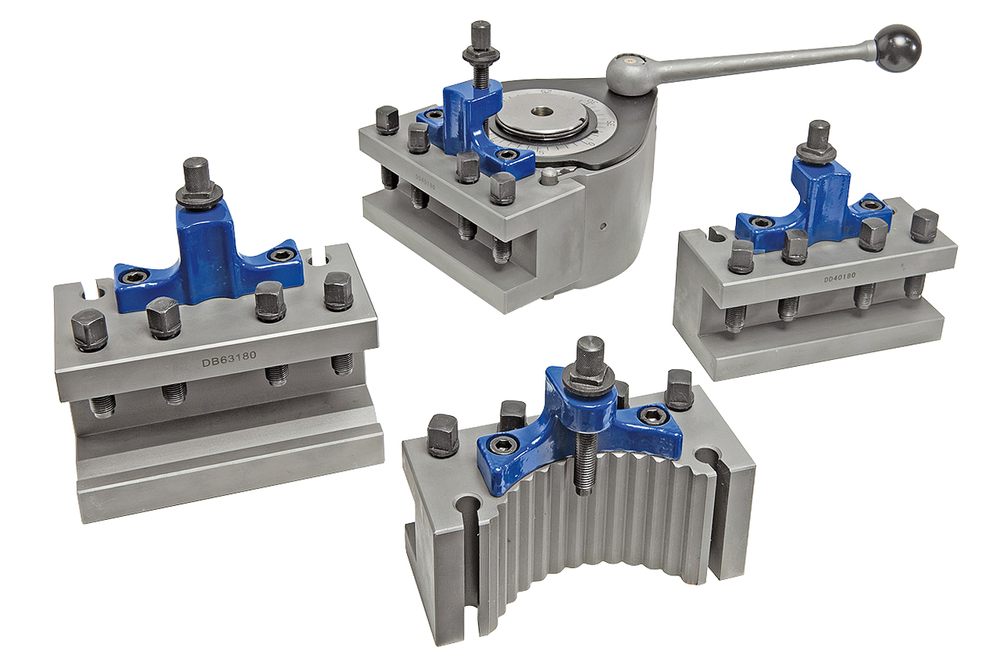

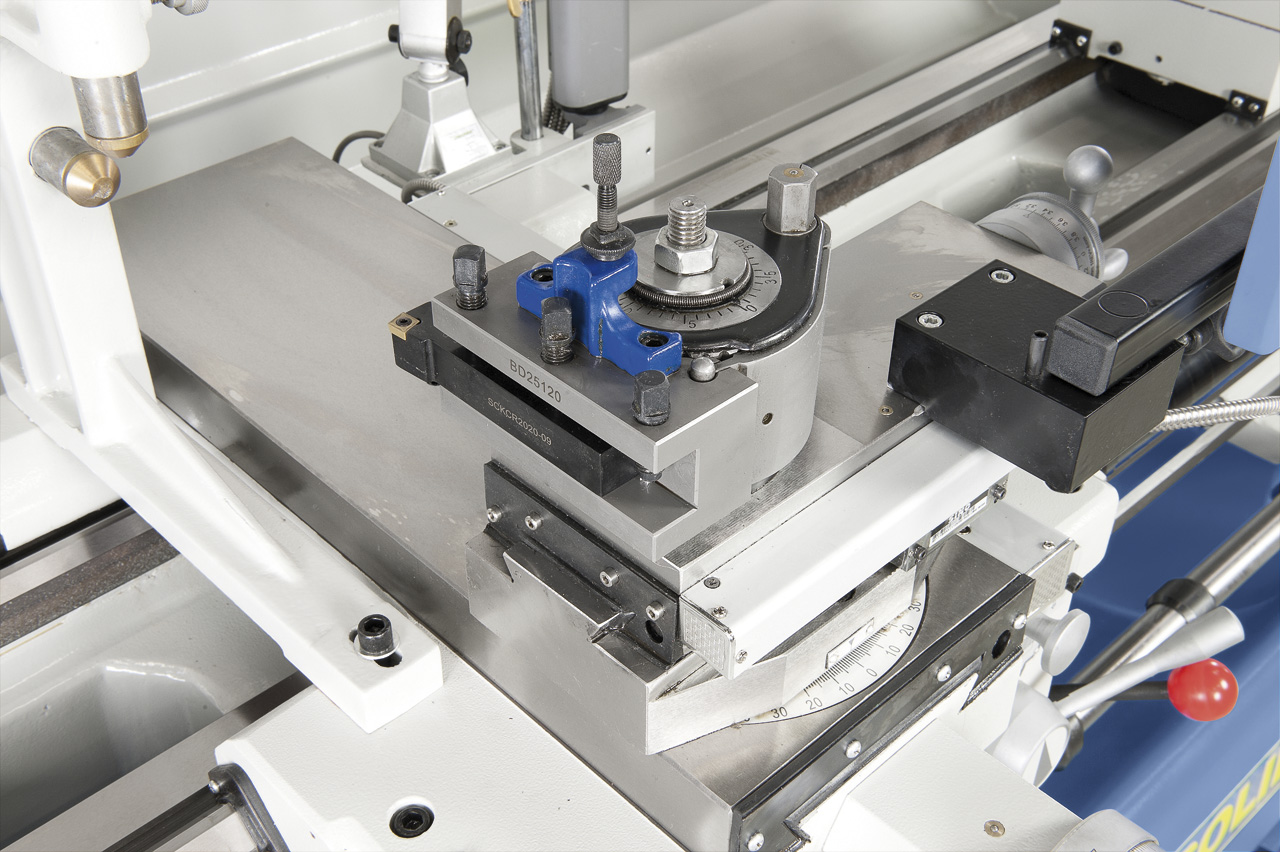

Rychloupínací nožový držák
Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. B,
se kterým je obsluha hračka.
K tomuto držáku jsou u Bernarda, oproti jinému výrobci, standardně v dodávce 4 výměnné držáky nástrojů.
Technické parametry:
- Výkon motoru [W]: 5 500
- Vzdálenost mezi hroty [mm]: 1 000, 1 500 nebo 2 000
- Výška hrotů [mm]: 230
- Točný průměr nad ložem [mm]: 460
- Točný průměr nad vyjímatelným ložem [mm]: 690
- Točný průměr nad suportem [mm]: 274
- Šířka lože [mm]: 300
- Průchod vřetene [mm]: 80
- Upínání (provedení) vřetene: DIN 55029, D1-8
- Otáčky (12) [U.min-1]: 25 ÷ 1 700
- Podélný posuv (42) [mm.ot-1]: 0,031 ÷ 1,7
- Příčný posuv (42) [mm.ot-1]: 0,014 ÷ 0,784
- Závit metrický (41) [mm]: 0,1 ÷ 14
- Závit palcový (60) [TPI]: 2 ÷ 112
- Průměr pinoly [mm]: 60
- Posuv pinoly [mm]: 130
- Kužel pinoly: MK 4
- Rozměry, dle provedení točné délky (š x v x h) [mm]:
2 200 | 2 750 | 3 250 x 1 080 x 1 370 - Hmotnost, dle provedení točné délky [kg]: 1 600 | 2 020 | 2 310
Detaily stroje:
Zkušenosti s provozem u zákazníků
Kvalita provedení tohoto typu soustruhu Bernardo je ověřena našimi zákazníky.
Dodávky proběhly do mnoho výrobních závodů a škol, kde naši technici provedli ustavení strojů, vyrovnání strojů, zprovoznění a zaškolení personálu. Nezaznamenali jsme jedinou oprávněnou reklamaci na kvalitu nebo funkci soustruhu.
Prohlédněte si, jak dodávky těchto soustruhů probíhaly u našich významných zákazníků.
I vy se jím můžete stát.
